Воздухозаборные трубы широко используются в вентиляционных системах для обеспечения притока свежего воздуха и вытяжки из помещения. Применение данного оборудования востребовано во многих сферах деятельности. Расположение воздухозаборных труб осуществляется снаружи помещения в местах отсутствия токсичных газов и паров. Направление движения воздуха указывается стрелками на трубе.
Помимо систем приточной вентиляции, трубы воздухозаборные широко применяются в теплообменных системах, системах пожаротушения и т.д.
															Основные эксплуатационные характеристики
Температурный режим:
- 1 режим – до -40 оС,
 - 2 режим – ниже -40 оС до -65 оС.

Материальное исполнение:
- листовая сталь 17ГС по ГОСТ 19281-89 – для 1 температурного режима (не ниже -40 оС),
 - листовая сталь 09Г2С-8 по ГОСТ 19281-89 – для 2 температурного режима (ниже -40 оС, но не ниже -65 оС).

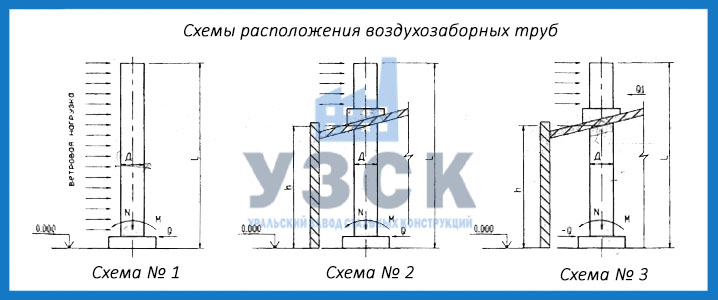

Схемы расположения воздухозаборных труб:
- схема №1 – расположение труб воздухозаборных вне промышленных зданий,
 - схема №2 –расположение труб внутри промышленных зданий без опирания на покрытие,
 - схема №3 – расположение труб внутри промышленных зданий с опиранием на покрытие (покрытие воспринимает только горизонтальные усилия).

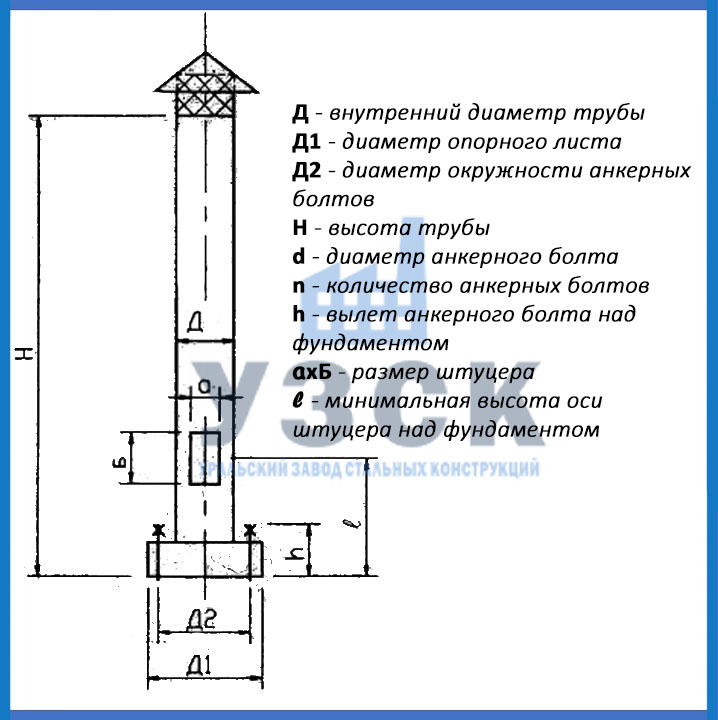

Трубы воздухозаборные. Таблица технических характеристик
Д, мм  | Н, м  | Вариант нагрузки  | ахБ, мм  | Д1, мм  | Д2, мм  | Масса трубы схема №1  | Масса трубы схема №2  | Масса трубы схема №3  |
400  | 15  | I  | 250х500  | 750  | 600  | 955  | 955  | 955  |
II  | 250х500  | 750  | 600  | 955  | 955  | 955  | ||
20  | I  | 250х500  | 750  | 600  | 1588  | 1588  | 1588  | |
II  | 250х500  | 750  | 600  | 1588  | 1588  | 1588  | ||
25  | I  | 250х500  | 750  | 600  | 2544  | 2544  | 2044  | |
II  | 250х500  | 750  | 600  | 2544  | 2544  | 2044  | ||
30  | I  | 250х500  | 750  | 600  | 4536  | 4536  | 2572  | |
II  | 250х500  | 750  | 600  | 4536  | 4536  | 2572  | ||
500  | 15  | I  | 250х800  | 850  | 700  | 1170  | 1170  | 1170  |
II  | 250х800  | 850  | 700  | 1170  | 1170  | 1170  | ||
20  | I  | 250х800  | 850  | 700  | 1833  | 1833  | 1833  | |
II  | 250х800  | 850  | 700  | 1833  | 1833  | 1833  | ||
25  | I  | 250х800  | 850  | 700  | 2809  | 2129  | 1821  | |
II  | 250х800  | 850  | 700  | 2809  | 2129  | 1821  | ||
30  | I  | 250х800  | 850  | 700  | 3612  | 3612  | 2626  | |
II  | 250х800  | 850  | 700  | II  | II  | II  | ||
600  | 15  | I  | 400х800  | 950  | 800  | 1084  | 1084  | 1084  |
II  | 400х800  | 950  | 800  | 1084  | 1084  | 1084  | ||
20  | I  | 400х800  | 950  | 800  | 1615  | 1615  | 1615  | |
II  | 400х800  | 950  | 800  | 1910  | 1615  | 1615  | ||
25  | I  | 400х800  | 950  | 800  | 2461  | 2461  | 2091  | |
II  | 400х800  | 950  | 800  | 2980  | 2461  | 2091  | ||
30  | I  | 400х800  | 950  | 800  | 3629  | 3629  | 2963  | |
II  | 400х800  | 950  | 800  | 4073  | 3629  | 2963  | ||
700  | 15  | I  | 400х1000  | 1050  | 900  | 1254  | 1254  | 1254  |
II  | 400х1000  | 1050  | 900  | 1254  | 1254  | 1254  | ||
20  | I  | 400х1000  | 1050  | 900  | 1858  | 1858  | 1858  | |
II  | 400х1000  | 1050  | 900  | 2198  | 1858  | 1858  | ||
25  | I  | 400х1000  | 1050  | 900  | 2842  | 2842  | 2411  | |
II  | 400х1000  | 1050  | 900  | 3447  | 2842  | 2842  | ||
30  | I  | 400х1000  | 1050  | 900  | 4389  | 4389  | 3352  | |
II  | 400х1000  | 1050  | 900  | 4562  | 4389  | 4216  | ||
900  | 15  | I  | 600х1200  | 1300  | 1100  | 1991  | 1991  | 1991  |
II  | 600х1200  | 1300  | 1100  | 1991  | 1991  | 1991  | ||
20  | I  | 600х1200  | 1300  | 1100  | 2889  | 2889  | 2443  | |
II  | 600х1200  | 1300  | 1100  | 2889  | 2889  | 2889  | ||
25  | I  | 600х1200  | 1300  | 1100  | 3679  | 3679  | 3679  | |
II  | 600х1200  | 1300  | 1100  | 4567  | 3679  | 3679  | ||
30  | I  | 600х1200  | 1300  | 1100  | 5630  | 5630  | 4207  | |
II  | 600х1200  | 1300  | 1100  | 5853  | 5630  | 5408  | ||
1100  | 15  | I  | 800х1200  | 1500  | 1300  | 2385  | 2385  | 2385  |
II  | 800х1200  | 1500  | 1300  | 2385  | 2385  | 2385  | ||
20  | I  | 800х1200  | 1500  | 1300  | 3053  | 3053  | 3053  | |
II  | 800х1200  | 1500  | 1300  | 3595  | 3053  | 3053  | ||
25  | I  | 800х1200  | 1500  | 1300  | 4584  | 4584  | 3905  | |
II  | 800х1200  | 1500  | 1300  | 5943  | 4584  | 4584  | ||
30  | I  | 800х1200  | 1500  | 1300  | 6004  | 6001  | 5187  | |
II  | 800х1200  | 1500  | 1300  | 7528  | 6001  | 6001  | ||
1300  | 15  | I  | 1000х1600  | 1700  | 1500  | 2803  | 2803  | 2803  |
II  | 1000х1600  | 1700  | 1500  | 2803  | 2803  | 2803  | ||
20  | I  | 1000х1600  | 1700  | 1500  | 4209  | 4209  | 3368  | |
II  | 1000х1600  | 1700  | 1500  | 4209  | 4209  | 4209  | ||
25  | I  | 1000х1600  | 1700  | 1500  | 6017  | 6017  | 4896  | |
II  | 1000х1600  | 1700  | 1500  | 6819  | 6819  | 5697  | ||
30  | I  | 1000х1600  | 1700  | 1500  | 8169  | 8169  | 6243  | |
II  | 1000х1600  | 1700  | 1500  | 9131  | 8169  | 7688  | ||
1600  | 15  | I  | 1200х2000  | 2000  | 1800  | 3452  | 3452  | 3058  |
II  | 1200х2000  | 2000  | 1800  | 4046  | 4046  | 3452  | ||
20  | I  | 1200х2000  | 2000  | 1800  | 5207  | 5207  | 4417  | |
II  | 1200х2000  | 2000  | 1800  | 5207  | 5207  | 5207  | ||
25  | I  | 1200х2000  | 2000  | 1800  | 7413  | 7413  | 6032  | |
II  | 1200х2000  | 2000  | 1800  | 8400  | 8400  | 7019  | ||
30  | I  | 1200х2000  | 2000  | 1800  | 10048  | 10048  | 8272  | |
II  | 1200х2000  | 2000  | 1800  | 11232  | 11232  | 9456  |
Варианты нагрузок
показатель  | I вариант нагрузок  | II вариант нагрузок  |
давление  | атмосферное  | атмосферное  |
средняя температура наиболее холодной пятидневки  | 1 режим – до -40 оС, 2 режим – ниже -40 оС до -65 оС.
  | 1 режим – до -40 оС, 2 режим – ниже -40 оС до -65 оС.
  |
сейсмичность  | до 6 баллов  | до 9 баллов  |
нормативный скоростной напор ветра  | 38 кг/м2  | 38 кг/м2  |

															Расшифровка обозначения
Воздухозаборные трубы маркируют по следующей схеме
Вз. Труба A-B-C-D-E-F, где
А – внутренний диаметр трубы (от Ду 400 до Ду 1600 мм)
В – высота воздухозаборной трубы (от 15 до 30 м)
С – вариант нагрузок (I или II)
D – схема расположения (1, 2 или 3)
E – температурный режим (I или II)
F – указывается только для схем расположения 2 или 3, обозначает высоту от пола до узла прохода трубы через покрытие (3,6; 4,8; 6,0; 7,2; 8,4; 9,6 или 10,8 м)
Например, обозначение Вз. Труба 1100-20-I-3-I-7,2 означает следующее: воздухозаборная труба внутренним диаметром 1100 мм, высотой 20 м, для I варианта нагрузок с сейсмичностью до 6 баллов, расположена по схеме №3 внутри промышленного здания с опиранием на покрытие, для I температурного режима, прохождение через покрытие на высоте 7,2 м.
															Производитель воздухозаборных труб
Уральский завод стальных конструкций осуществляет производство воздухозаборных труб для систем приточной вентиляции по альбомам Т-ОВ-03-01 и Т-ОВ-03-08. Вохможно изготовление труб воздухозаборных по чертежу заказчика.
Уральский завод стальных конструкций располагает новейшим оборудованием, включая сварочные аппараты, аттестованные НАКС; своим аттестованным гидростендом для испытаний готовой продукции пробным давлением; а также лабораторией НК, позволяющей производить строгий контроль качества поступаемого на завод сырья и комплектующих. Специалисты сварочного производства и технология сварки нашего завода прошли аттестацию НАКС. В многочисленном штате сотрудников завода есть мощный инженерно-конструкторский отдел, занимающийся разработкой наиболее удачных технических решений при изготовлении воздухозаборных труб и модернизацией выпускаемой продукции.
