Одним из основных направлений деятельности «Уральского завода стальных конструкции» в Сатпаеве является изготовление высококачественных горизонтальных цилиндрических резервуаров из стали для приема, раздачи и хранения жидкого сырья плотностью, не более 1 т/м³, при температуре –60°С до +90°С.

За счет небольшой стоимости и высокой эффективности хранения топлива данные изделия широко используются на АЗС и крупных нефтяных базах, предприятиях ЖКХ и т.д. Резервуары горизонтальные стальные производятся любой конфигурации и объема, что дает возможность идеально адаптировать РГС под конкретные нужды предприятия.

Перейти к заполнению опросного листа

Нажав на кнопку Вы можете перейти на страницу с опросными листами для их заполнения. Этот документ поможет Вам более точно оформить Ваш заказ и даст нам понять, какую именно продукцию мы могли бы Вам предложить.

РГС 3м3

РГС-3 м3

Резервуар горизонтальный стальной наземный / подземный

РГС 5 м3

РГС-5 м3

Резервуар горизонтальный стальной наземный / подземный

РГС 10 м3

РГС-10 м3

Резервуар горизонтальный стальной наземный / подземный

РГС 15 м3

РГС-15 м3

Резервуар горизонтальный стальной наземный / подземный

РГС 20 м3

РГС-20 м3

Резервуар горизонтальный стальной наземный / подземный

РГС 25 м3

РГС-25 м3

Резервуар горизонтальный стальной наземный / подземный

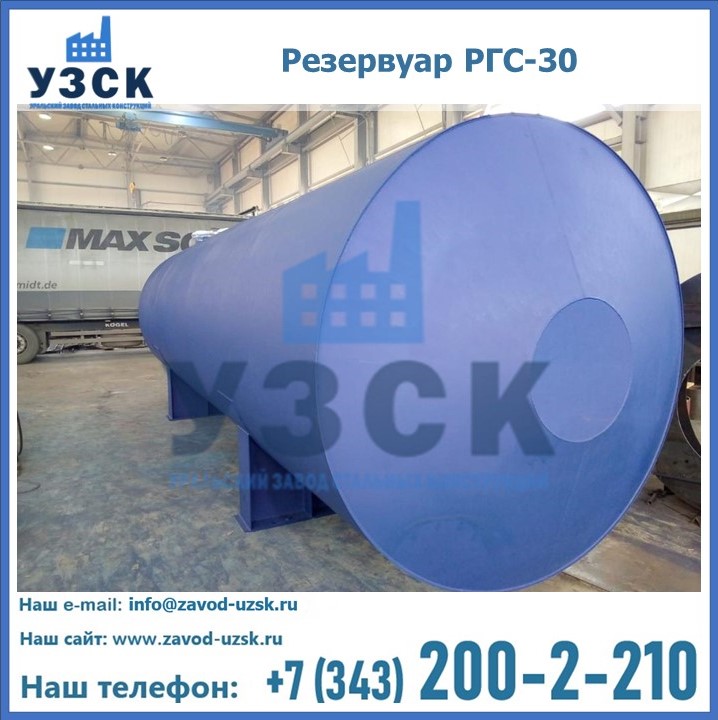

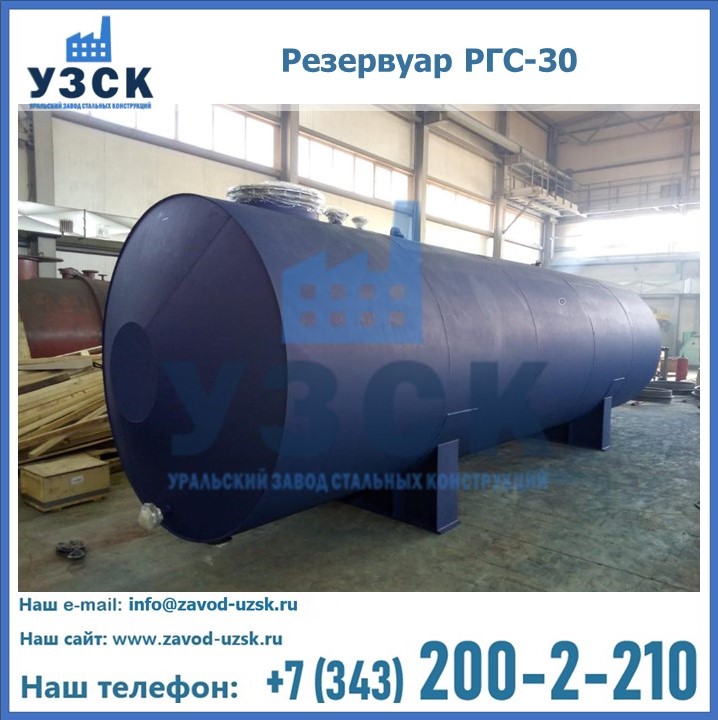

РГС 30 м3

РГС-30 м3

Резервуар горизонтальный стальной наземный / подземный

РГС 40 м3

РГС-40 м3

Резервуар горизонтальный стальной наземный / подземный

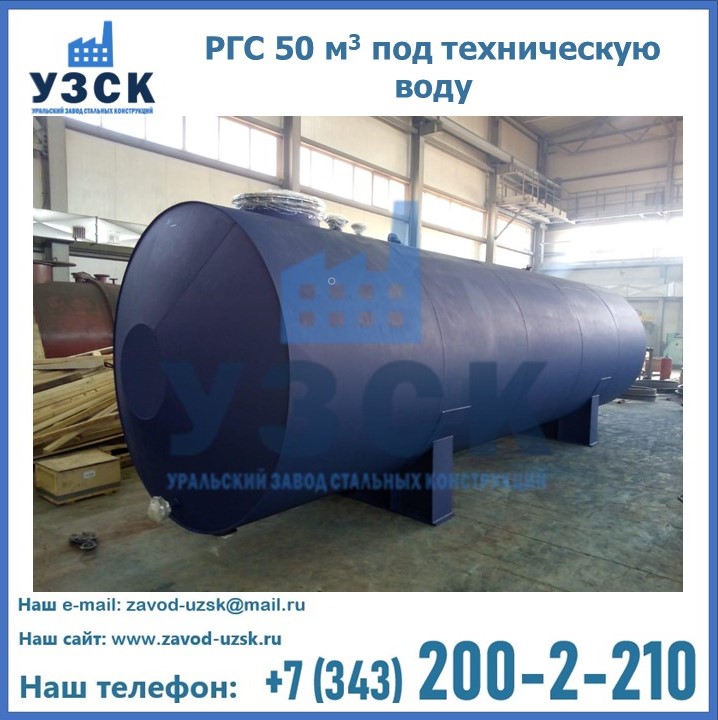

РГС 50 м3

РГС-50 м3

Резервуар горизонтальный стальной наземный / подземный

РГС 60 м3

РГС-60 м3

Резервуар горизонтальный стальной наземный / подземный

РГС 75 м3

РГС-75 м3

Резервуар горизонтальный стальной наземный / подземный

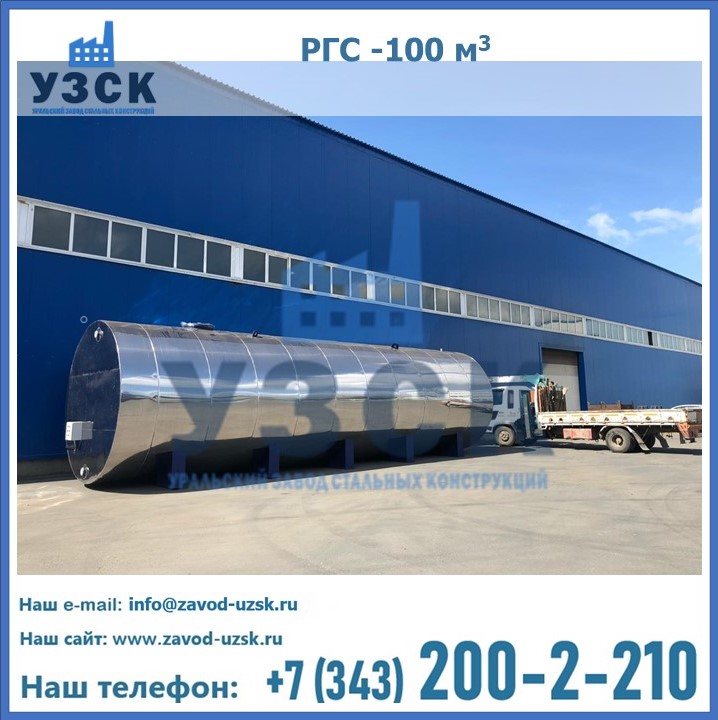

РГС 100 м3

РГС-100 м3

Резервуар горизонтальный стальной наземный / подземный

Этапы производства заказа

Проектирование

Проектирование

На все самые востребованные конструкции стальных горизонтальных резервуаров уже есть готовые чертежи, имеется возможность коррекции КД под требования клиента.

Производство

Производство

Производство РГС выполняется с использованием вальцованных обечаек на сварочном оборудовании высокого качества. Все сварные соединения выполняются встык, в соответствии с требованиями ГОСТ 17032-2010.

Покраска

Окраска

Покраска резервуара проводится качественными марками красок , при этом учитывается атмосфера и температурные значения в покрасочной камере по нормативу

Доставка

Транспортировка

Доставка осуществляется авто — или ж/д транспортом с подъездных путей подходящих прямо к воротам нашего завода.

Применение резервуаров РГС в Сатпаеве

В большинстве случаев резервуары горизонтальные стальные используются для хранения таких жидкостей, как:

  • нефть и нефтепродукты;
  • вода;
  • спирт;
  • масло и смазочные материалы;
  • пищевое сырье.

Данный вид емкостей чаще всего используется для хранения жидкостей объемом не превышающим 100 м3.  Для большего количества продуктов оптимально использовать вертикальные резервуары.

Производство горизонтальных цилиндрических резервуаров

За многолетний опыт работы завод «УЗСК» произвел более 1500 РГС в Сатпаеве для нефтепродуктов, воды, масел и других жидкостей.

Наши цеха оборудованы  автоматическим и полуавтоматическим сварочным оборудование высокого качества.  Такое производство практически исключает возможность брака, связанного с человеческим фактором.

При производстве изделий мы четко соблюдаем все нормы и требования к качеству РГС, что позволяет изделию выдерживать внутреннее давление до 0,07 МПа и сейсмические колебания до 7 баллов.

Стоимость резервуара РГС находится в зависимости  от нескольких изменяемых компонентов. Это толщина стенок, днища, марки стали,  типа окраски,дополнительного оборудования по желанию заказчика. У нас вы можете купить резервуары РГС по приемлимой цене прислав запрос на расчет на емайл или связавшись с нашими менеджерами по контактным телефонам. Самые простые и стандартные виды данных изделий реализуются согласно действующего прайс-листа. Прайс-лист на резервуары РГС высылается по запросу. Обращаем ваше внимание, что цена на резервуар РГС может быть значительна снижена при заказе нескольких подобных емкостей или при заключении договора на поставку изделий большого объема , таких как РГС 50, РГС 75 или РГС 100

Гарантия качества каждой единицы продукции от завода «УЗСК» в Сатпаеве

Резервуары горизонтальные цилиндрические производства «Уральского завода стальных конструкций» выпускаются в соответствии с ГОСТ.Р.52630-2012 «Сосуды и аппараты стальные сварные», ГОСТ 17032-2010 “Резервуары стальные горизонтальные для нефтепродуктов”.  На каждый резервуар РГС выдается Паспорт и вся необходимая техническая документация. Качество наших изделий и материалов подтверждено Декларациями ТР ТС (ТР ЕАЭС), Сертификатами Соответствия. В составе нашего завода имеется Собственная Лаборатория Неразрушающего Контроля НДТ, что позволяет проводить контроль всех сварочных швов на высокотехнологичном оборудовании.  При производстве резервуаров стальных РГС   ЛНДТ  «УЗСК»  использует методы ВИК, УЗК, Рентгенографический анализ, МК, ПВК и др.

Индивидуальный и  типовой проект горизонтального резервуара

Клиенты могут заказать изготовление РГС по уже готовым чертежам от нашего конструкторского бюро. Также мы можем  выполнить заказ на резервуар РГС под индивидуальные проекты, под конкретные требования и технические задания предприятий.  В этом случае клиент самостоятельно может задать нужные параметры емкости в зависимости от характеристик жидкости, параметров рабочей площадки, производственного цикла предприятия и других особенностей. Мы гарантируем полное соответствие изделия  всем требованиям заказчика.

Термообработка резервуаров РГС

По техзаданию заказчика  резервуар по может быть подвергнут  термообработкой отличающейся по характеру технологий , что многократно увеличивает срок службы емкости.

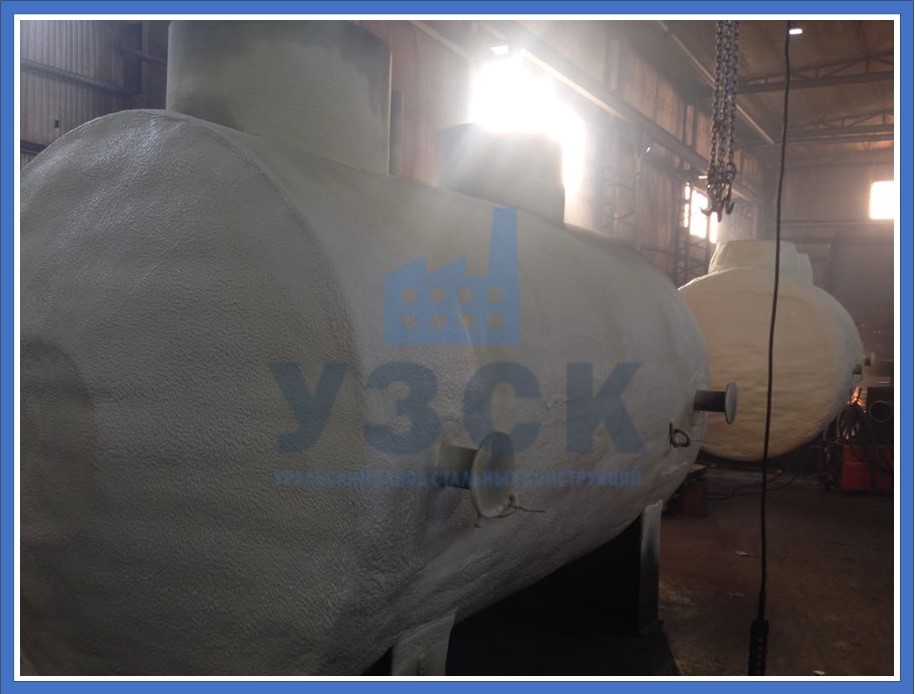

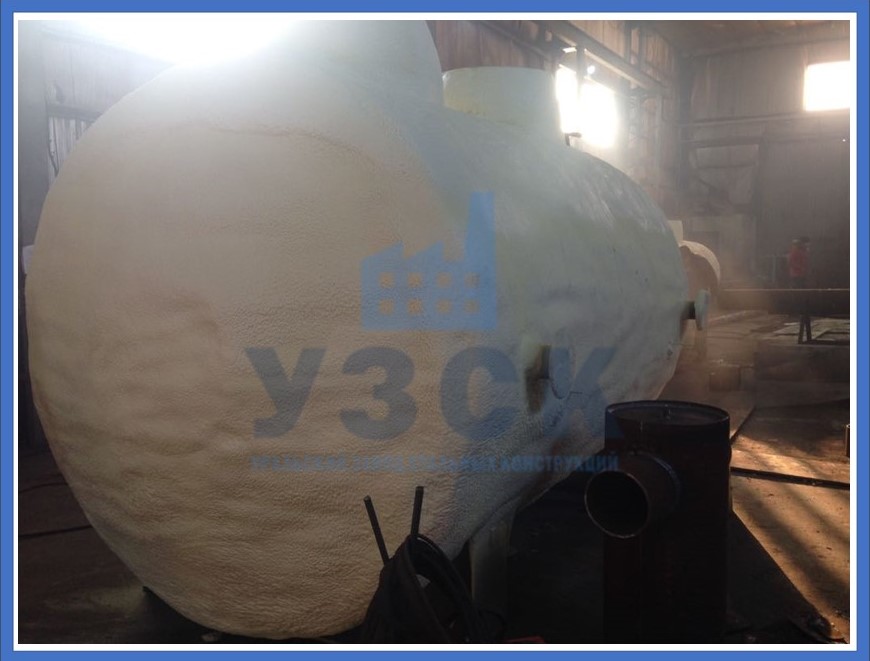

Изоляция и утепление резервуаров РГС

Изоляция и утепление резервуаров служит различным целям. В жарком климате изоляция предохраняет от нагревания емкость (особенно это важно для резервуаров для нефтепродуктов), предохраняет от испарения  и т.д. В холодном климате изоляция резервуара и  его утепление позволяет поддерживать необходимую температуру внутренней среды, препятствует образованию конденсата на поверхности. Один из самых популярных способов изоляции для районов Крайнего Севера, в регионах Сибири, Урала и др. это изоляция пенополиуретановой пеной ППУ.

Обогрев резервуара греющим кабелем

При расположении  резервуара для жидкости в холодный период в открытом пространстве может возникнуть потребность их подогрева. Одним из популярных способов считается подогрев при помощи электрического кабеля.

Защита от замерзания жидкостей в надземных резервуарах, как правило, обеспечивается теплоизоляцией. Тем не менее это не всегда создает нужную  температуру, требуемую для свободного протока. Подобные явления могут вести к застоям, коагуляции мелких частиц с выпадением осадка и другим негативным последствиям.

Функционально подогрев обеспечивает  минимальную необходимую температуру. В таких случаях понимается, что  система подогрева должна  только компенсировать тепло-потери, нагрев внутренней среды находящейся в резервуаре  целью не является.

Кабельная система подогрева более всего подходит  для цистерн, находящихся в открытом пространстве, благодаря тому, что ее установка не требует врезки в емкость.

Резервуары стальные горизонтальные: различные варианты производства

Завод «УЗСК» производит различные типы резервуаров горизонтальных стальных цилиндрических марки РГС

Подземные горизонтальные резервуары РГС и наземные резервуары РГС

РГСн – резервуар горизонтальный стальной наземный
РГСп – резервуар горизонтальный стальной подземный с технологическим колодцем

Одностенные горизонтальные резервуары РГС двустенные резервуары РГС:

РГСн- резервуар горизонтальный стальной одностенный наземного расположения;
РГСДн -резервуар горизонтальный стальной двустенный наземного расположения;
РГСп — резервуар горизонтальный стальной одностенный подземного расположения;
РГСДп- резервуар горизонтальный стальной двустенный подземного расположения.

При производстве двустенного РГС вся область между двумя стенками накачивается азотом или жидкостью.
В данном случае резервуар оснащается системой его закрытой откачки.

Односекционные / двухсекционные / многосекционные резервуары РГС:
Производимые нами конструкции РГС могут быть выполнены с одной или несколькими камерами (секциями).
Камеры формируются перегородками особой конструкции в корпусе резервуара. Такой тип резервуара  РГС выполняется путем разбивки на два или несколько отсеков, в которых предусмотрена возможность хранить жидкое сырье различных сортов.  Завод изготовитель РГС  «УЗСК» гарантирует полную герметичность камерных резервуаров РГС.

Подробнее о некоторых видах связанных с хранением нефтепродуктов Вы можете прочесть здесь

Наземные резервуары РГСн (подробнее о них можно узнать тут)

Чаще всего резервуары горизонтальные стальные для нефтепродуктов и других жидкостей наземного расположения РГСн  выполняются из стали Ст20, Ст3сп5, 09Г2С, “нержавеющих” или “пищевых” сталей. Резервуары нержавеющие производятся как правило из хромо-никелевых сталей марок 12Х18Н9Т, 10Х18Н10Т, 08Х18Н10Т или аналогичные AISI 201, AISI 304, AISI 321, AISI 430 и других. В типовую конструкцию РГСн входит люк-лаз, стальные ложементы и строповочные рамы.

Наземные резервуары РГСн

ОБЪЕМ в кубах Одностенные
Диаметр Длина Масса Высота Кол-во опор
м м т м шт.
РГС-3 1,40 2,06 0,53 1,60 2
РГС-5 1,90 2,00 0,70 2,05 2
РГС-10 2,07 3,40 0,99 2,22 2
РГС-15 2,07 4,90 1,40 2,22 2
РГС-20 2,40 4,90 1,70 2,56 2
РГС-25 2,40 6,60 2,15 2,56 2
РГС-30 2,40 7,60 2,65 2,56 3
РГС-40 2,40 9,60 3,10 2,56 4
РГС-50 2,80 9,60 3,70 2,96 4
РГС-60 2,80 10,60 4,00 2,96 4
РГС-75 3,24 9,60 4,50 3,40 4
РГС-100 3,24 12,60 5,40 3,40 5
ОБЪЕМ в кубах Двухстенные
Диаметр Длина Масса Высота Кол-во опор
м м т м шт.
РГС-3 1,42 2,08 0,83 1,60 2
РГС-5 1,92 2,02 1,10 2,05 2
РГС-10 2,09 3,42 1,80 2,22 2
РГС-15 2,09 4,92 2,60 2,22 2
РГС-20 2,42 4,92 3,10 2,56 2
РГС-25 2,42 6,62 3,70 2,56 2
РГС-30 2,42 7,62 4,40 2,56 3
РГС-40 2,42 9,62 5,50 2,56 4
РГС-50 2,82 9,62 6,50 2,96 4
РГС-60 2,82 10,62 7,10 2,96 4
РГС-75 3,26 9,62 8,50 3,40 4
РГС-100 3,26 12,62 10,90 3,40 5

Подземные горизонтальные резервуары РГСп (подробнее о них можно узнать тут)

Резервуары горизонтальные стальные подземные РГСп исполняются из стали Ст 20, Ст3сп5, легированной стали 09Г2С, нержавеющей стали или сталей, предназначенных  для хранения пищевых продуктов. Резервуары нержавеющие производятся как правило из хромоникелевых сталей марок 12Х18Н9Т, 10Х18Н10Т, 08Х18Н10Т или аналогичные AISI 201, AISI 304, AISI 321, AISI 430 и других. В типовую конструкцию РГСн входит люк-лаз, стальные ложементы и строповочные рымы.  Типовой резервуар горизонтальный стальной подземный РГСп  выполняется с антикоррозийным слоем резино-битумной мастики.

Подземные горизонтальные резервуары РГСп

ОБЪЕМ в кубах Одностенные
Диаметр Длина Масса Высота Кол-во опор
м м т м шт.
РГС-3 1,40 2,06 0,83 2,96 2
РГС-5 1,90 2,00 1,00 3,40 2
РГС-10 2,07 3,40 1,29 3,52 2
РГС-15 2,07 4,90 1,70 3,86 2
РГС-20 2,40 4,90 2,00 3,86 2
РГС-25 2,40 6,60 2,45 3,86 2
РГС-30 2,40 7,60 2,95 3,86 3
РГС-40 2,40 9,60 3,40 3,86 4
РГС-50 2,80 9,60 4,00 4,21 4
РГС-60 2,80 10,60 4,30 4,21 4
РГС-75 3,24 9,60 4,80 4,70 4
РГС-100 3,24 12,60 5,70 4,99 5
ОБЪЕМ в кубах Двухстенные
Диаметр Длина Масса Высота Кол-во опор
м м т м шт.
РГС-3 1,42 2,08 1,13 2,96 2
РГС-5 1,92 2,02 1,40 3,40 2
РГС-10 2,09 3,42 2,10 3,52 2
РГС-15 2,09 4,92 2,90 3,86 2
РГС-20 2,42 4,92 3,40 3,86 2
РГС-25 2,42 6,62 4,00 3,86 2
РГС-30 2,42 7,62 4,70 3,86 3
РГС-40 2,42 9,62 5,80 3,86 4
РГС-50 2,82 9,62 6,80 4,21 4
РГС-60 2,82 10,62 7,40 4,21 4
РГС-75 3,26 9,62 8,80 4,70 4
РГС-100 3,26 12,62 11,20 4,99 5

Конструкция резервуаров горизонтальных стальных цилиндрических РГС

Основные элементы конструкции горизонтального цилиндрического резервуара РГС

  1. опорная часть
  2. стенка корпуса и узлы
  3. жесткости
  4. торцевые части корпуса (днища)
  5. навесное оборудование.

Опорная часть выполняется в различных вариантах:

  • стальные опоры (опорные стойки);
  • опоры седловидные из железобетона;
  • основания из уплотненного песка с гидрофобным слоем.

Корпус РГС выполнен из цилиндрической и торцевых частей. Цилиндрическую часть корпуса обычно называют стенкой, а торцевые части – днищами.

Цилиндрическая часть корпуса или стенка стального резервуара производится из спроектированного и обозначенного в КД количества обечаек в диаметре доходящие до 3,25 м, которые вальцуют из металлопроката.

Толщина листа из которого производят стенки резервуара определяют расчетами на устойчивость и прочность.
Обечайки привариваются встык (монтажный шов однако может быть сварен внахлёст). Корпус РГС может быть оснащён кольцами жесткости.

Днища РГС бывают двух видов:

  • плоские днища (безреберные или ребристые) – устанавливаются в стальных резервуарах с избыточным давлением до 40 кПа;
  • конические днища – используются в РГСс избыточным давлением от 40 кПа до 70 кПа.

Изделия снабжают заземлением, лестницами, люками-лазами, оборудованием приёма-раздачи, вентиляции и КИПиА. По необходимости оборудуют устройствами подогрева.Также резервуары стальные горизонтальные подвергаются антикоррозийной защите и теплоизоляции.

Гарантии на горизонтальные цилиндрические резервуары:

Согласно  ГОСТ Р 52630-2006:
Завод-изготовитель стальных резервуаров «УЗСК» в Сатпаеве гарантирует соответствие оборудования требованиям ГОСТ Р 52630-2006 «Сосуды и аппараты стальные сварные» при соблюдении условий хранения, транспортировки, монтажа и эксплуатации.

Гарантийный срок эксплуатации резервуаров стальных горизонтальных цилиндрических: 18 месяцев со дня ввода оборудования в эксплуатацию, но не более 24 месяцев после отгрузки Заказчику с завода.
